实验 2: 本地 Fake GPU 安装 HAMi

入门时长： 约 30 分钟环境： macOS (OrbStack) · Linux (Ubuntu + kind) · 无需 GPU费用： 免费验证于： 2026-05-21作者： @rootsongjc, @maishivamhoo123

本实验将引导你搭建一个纯本地 Kubernetes 集群，使用 OrbStack（macOS）或 kind（Linux/Ubuntu），配合 run-ai/fake-gpu-operator，然后在线安装 HAMi。

这个实验不需要真实 NVIDIA GPU，适合用于课堂预习、讲解 HAMi 组件组成、验证 GPU Pod 调度流程，以及在个人电脑上快速熟悉 HAMi 的基础使用方式。

你将得到什么

完成本实验后，你会得到一个本地 Kubernetes 集群：

• fake-gpu-operator 在 CPU 节点上模拟 nvidia.com/gpu 资源
• HAMi scheduler、admission webhook 等控制面组件正常运行
• 普通 Pod 可以通过 nvidia.com/gpu 申请模拟 GPU
• 可以观察 fake GPU 资源从节点发现、Pod 申请、调度到运行的完整链路

备注

fake GPU 不能代表真实 GPU 的显存隔离、算力隔离、CUDA 运行时和驱动能力。本实验用于理解 HAMi 组成和基础调度链路；涉及真实显存切分、nvidia.com/gpumem、nvidia.com/gpucores、CUDA 程序运行和性能隔离时，仍需要真实 NVIDIA GPU 环境。

安装全景图

整个本地安装过程分 7 步：

本地 Fake GPU 安装全景图

步骤	目的	解决什么问题
搭建并确认环境	创建/验证集群，检查 kubectl 和 Helm	确保 Kubernetes 集群可用
安装 fake-gpu-operator	模拟 NVIDIA GPU 资源	让无 GPU 节点也能上报 nvidia.com/gpu
安装 HAMi	部署 HAMi 控制面	观察 HAMi scheduler、webhook 等组件
安装 Prometheus	部署监控栈	采集 GPU 指标，给 HAMi WebUI 提供数据源
运行模拟 GPU 工作负载	验证调度链路	体验 Pod 申请 GPU 后被调度运行

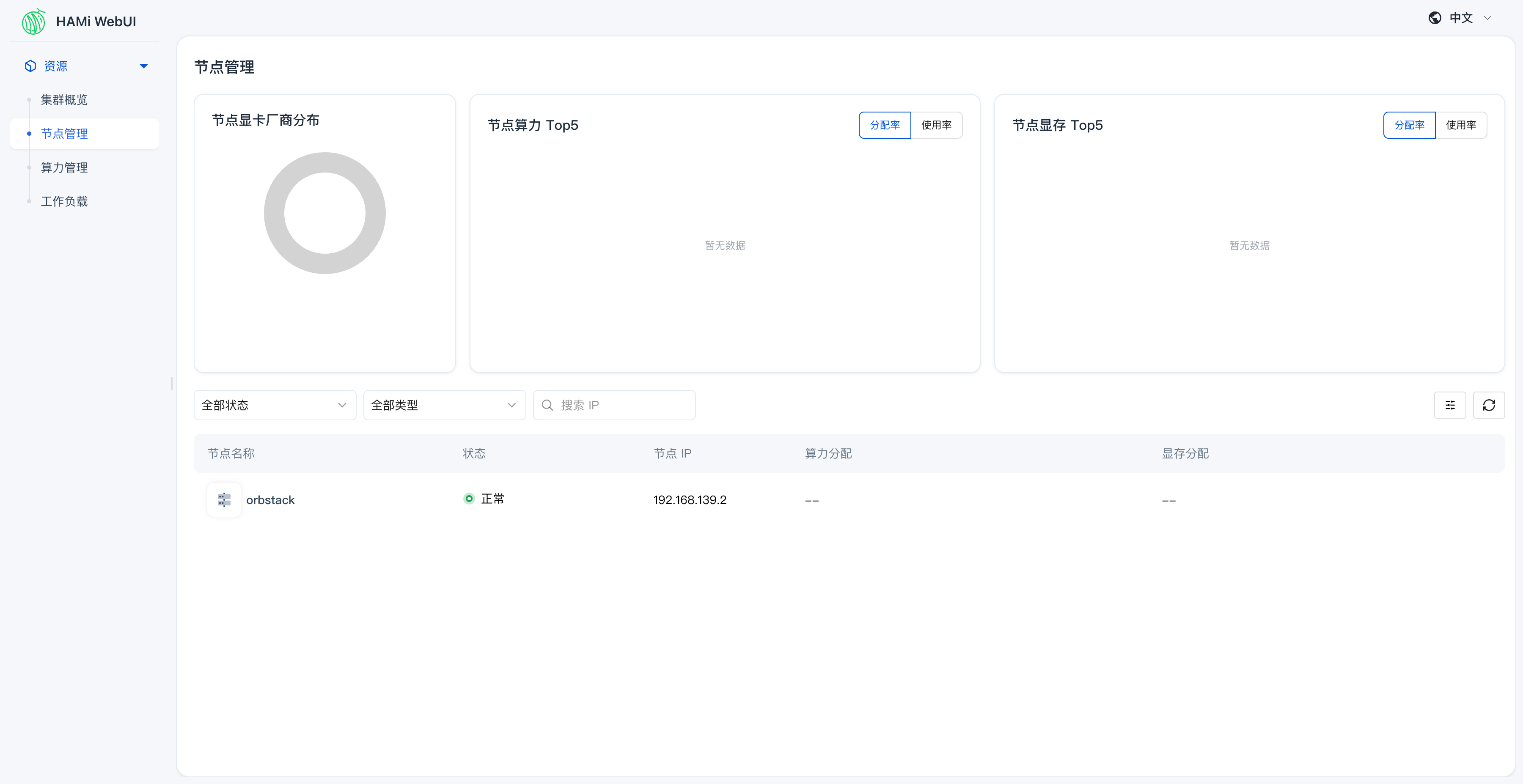

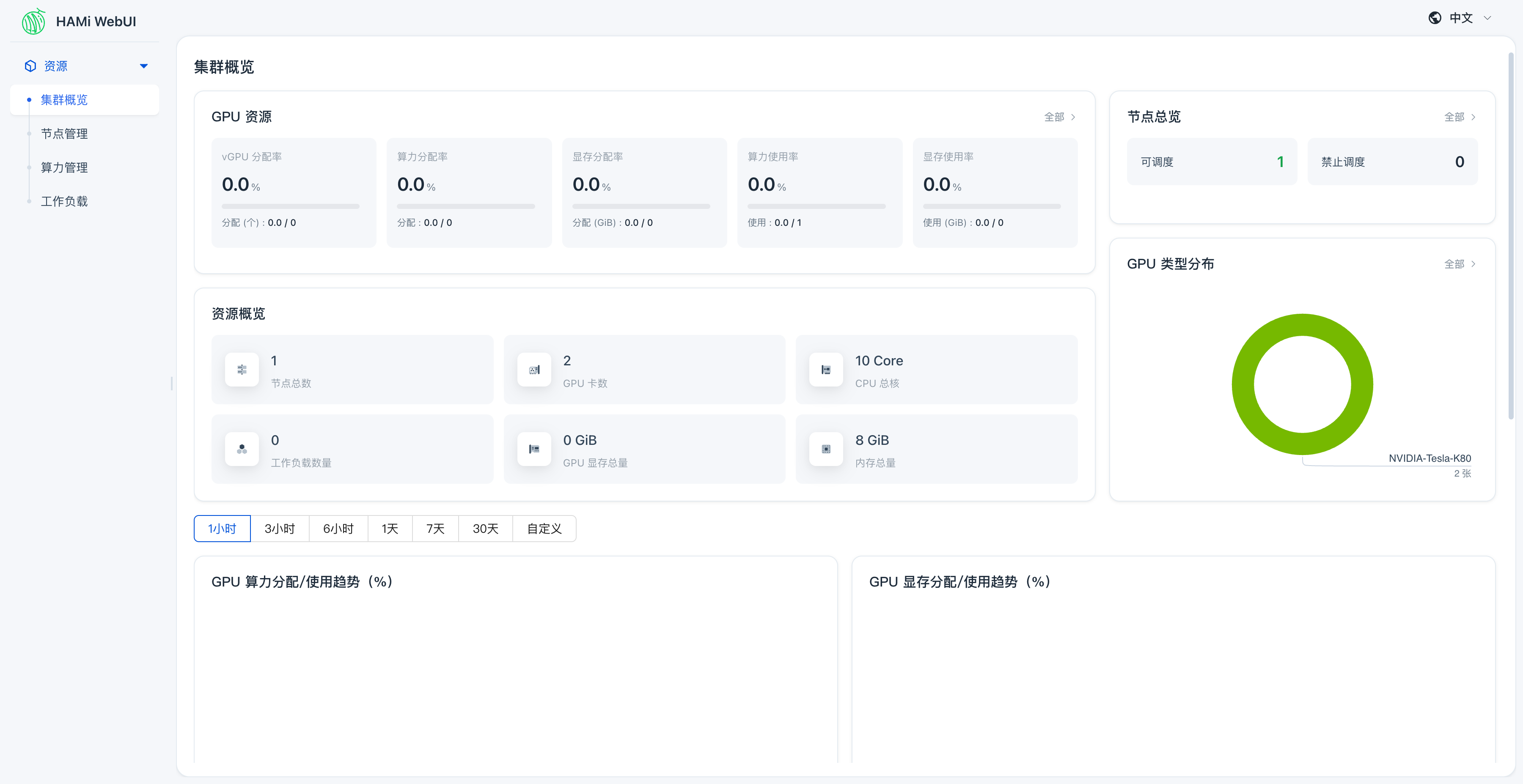

安装 HAMi WebUI	部署可视化管理界面	图形化查看 GPU 节点、资源分配和使用趋势
观察 HAMi 和 fake GPU	理解组件职责边界	明确哪些能力需要真实 GPU

前提条件

macOS (OrbStack)

• macOS，Intel 或 Apple Silicon 均可
• 已安装 OrbStack 并启用内置 Kubernetes
• 能访问 GitHub、GHCR 和 HAMi Helm 仓库
• 本机至少 4 CPU、8 GB 内存可用

为什么用 OrbStack？

OrbStack 自带 Kubernetes（基于 k3s），无需额外安装 kind 或 Docker Desktop。资源占用更少，启动更快，macOS 上做本地实验首选。

检查 Helm（后面安装 fake-gpu-operator 和 HAMi 都需要）：

helm version

如果 Helm 未安装：

brew install helm

Linux (Ubuntu + kind)

• Ubuntu 20.04 LTS 或更高版本，x86_64 或 ARM64
• 已安装 Docker Engine 且正在运行
• 已安装 kind v0.20.0 或更高版本
• 已安装 kubectl
• 已安装 Helm 3.x 或更高版本
• 能访问 GitHub、GHCR 和 HAMi Helm 仓库
• 本机至少 4 CPU、8 GB 内存可用

为什么用 kind？

kind（Kubernetes IN Docker）在 Docker 容器内运行完整的 Kubernetes 集群。它适用于任何安装了 Docker 的 Linux 发行版，无需特殊系统集成，是 Linux 上本地 Kubernetes 开发的标准工具。

如需安装前置依赖，请执行以下命令：

# Docker Engine
curl -fsSL https://get.docker.com | sudo sh
sudo usermod -aG docker $USER
newgrp docker

# kind
KIND_VERSION=v0.23.0
curl -Lo ./kind "https://kind.sigs.k8s.io/dl/${KIND_VERSION}/kind-linux-amd64"
chmod +x ./kind && sudo mv ./kind /usr/local/bin/kind

# kubectl
curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"
sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl && rm kubectl

# Helm
curl https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash

步骤 1: 搭建并确认本地环境

macOS

OrbStack 的 Kubernetes 在你通过 OrbStack UI 启用后会自动运行。验证集群是否就绪：

kubectl version

输出示例：

Client Version: v1.33.9
Kustomize Version: v5.6.0
Server Version: v1.33.9+orb1

备注

Server Version 中的 +orb1 后缀标识这是 OrbStack 内置的 Kubernetes 发行版。

查看集群节点：

kubectl get nodes -o wide

输出示例：

NAME       STATUS   ROLES                  AGE    VERSION        INTERNAL-IP     EXTERNAL-IP   OS-IMAGE   KERNEL-VERSION                            CONTAINER-RUNTIME
orbstack   Ready    control-plane,master   148d   v1.33.9+orb1   192.168.139.2   <none>        OrbStack   7.0.5-orbstack-00330-ge3df4e19b0a0-dirty  docker://29.4.0

Linux

创建本地 Kubernetes 集群：

kind create cluster --name hami-lab

输出示例：

Creating cluster "hami-lab" ...
 ✓ Ensuring node image (kindest/node:v1.32.2) 🖼
 ✓ Preparing nodes 📦
 ✓ Writing configuration 📜
 ✓ Starting control-plane 🕹️
 ✓ Installing CNI 🔌
 ✓ Installing StorageClass 💾
Set kubectl context to "kind-hami-lab"

备注

--name hami-lab 标志指定了集群名称。生成的节点将命名为 hami-lab-control-plane。kind 会自动将 kubectl 上下文设置为新集群。

验证集群是否就绪：

kubectl version

输出示例：

Client Version: v1.32.2
Kustomize Version: v5.5.0
Server Version: v1.32.2

查看集群节点：

kubectl get nodes -o wide

输出示例：

NAME                     STATUS   ROLES           AGE   VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE                        KERNEL-VERSION      CONTAINER-RUNTIME
hami-lab-control-plane   Ready    control-plane   2m    v1.32.2   172.18.0.2    <none>        Debian GNU/Linux 12 (bookworm)  6.5.0-41-generic    containerd://1.7.18

设置 NODE_NAME 变量

本实验后续部分使用 NODE_NAME shell 变量来避免硬编码节点名称。在这里设置一次，后续所有命令都会自动使用：

NODE_NAME=$(kubectl get nodes -o jsonpath='{.items[0].metadata.name}')
echo "NODE_NAME=${NODE_NAME}"

平台	示例值
macOS	orbstack
Linux	hami-lab-control-plane

---

步骤 2–7 在两个平台上完全相同

从这里开始，所有命令在 macOS 和 Linux 上完全一致。你唯一会注意到的区别是示例输出中的节点名称。

步骤 2: 安装 fake-gpu-operator

fake-gpu-operator 会在没有 NVIDIA GPU 的节点上模拟 GPU 资源，并把节点容量写成 nvidia.com/gpu。这一步替代了真实 GPU 环境中的 NVIDIA GPU Operator、驱动、device-plugin 和 DCGM 指标采集链路。

2.1 创建命名空间并设置安全策略

kubectl create namespace gpu-operator
kubectl label namespace gpu-operator pod-security.kubernetes.io/enforce=privileged

namespace/gpu-operator created
namespace/gpu-operator labeled

gpu-operator 命名空间专门放 fake-gpu-operator 相关组件。privileged 标签允许 Pod 以特权模式运行；fake-gpu-operator 的 device-plugin 需要访问宿主机设备文件。

2.2 给节点打标签

fake-gpu-operator 通过节点标签来决定在哪些节点上模拟 GPU：

kubectl label node ${NODE_NAME} run.ai/simulated-gpu-node-pool=default

node/<NODE_NAME> labeled

标签 run.ai/simulated-gpu-node-pool=default 告诉 fake-gpu-operator："在这个节点上模拟 GPU"。

2.3 安装 fake-gpu-operator

export FAKE_GPU_OPERATOR_VERSION=0.0.80

helm upgrade -i gpu-operator \
    oci://ghcr.io/run-ai/fake-gpu-operator/fake-gpu-operator \
    --namespace gpu-operator \
    --create-namespace \
    --version ${FAKE_GPU_OPERATOR_VERSION}

Release "gpu-operator" does not exist. Installing it now.
Pulled: ghcr.io/run-ai/fake-gpu-operator/fake-gpu-operator:0.0.80
Digest: sha256:...
NAME: gpu-operator
LAST DEPLOYED: ...
NAMESPACE: gpu-operator
STATUS: deployed
REVISION: 1
TEST SUITE: None

helm upgrade -i：如果 release 不存在则安装，存在则升级。oci:// 前缀表示从 GitHub Container Registry 拉取 Helm Chart。0.0.80 是 2026-04 发布的稳定版本。

2.4 等待组件运行

kubectl get pods -n gpu-operator

输出示例：

NAME                                       READY   STATUS    RESTARTS   AGE
device-plugin-l8m6j                        1/1     Running   0          31m
kwok-gpu-device-plugin-5996cdf4f9-mfvpm    1/1     Running   0          31m
nvidia-dcgm-exporter-knfsn                 1/1     Running   0          31m
nvidia-dcgm-exporter-kwok-b8fd4976-blb8c   1/1     Running   0          31m
status-updater-59965d7bc6-fbkmk            1/1     Running   0          31m
topology-server-9d57b6c79-7dv6h            1/1     Running   0          31m

各组件说明：

• device-plugin：DaemonSet，在每个 GPU 节点上运行，向 Kubernetes 上报 GPU 资源
• kwok-gpu-device-plugin：用 KWOK（Kubernetes WithOut Kubelet）模拟 GPU 设备
• nvidia-dcgm-exporter：模拟 DCGM 指标导出（GPU 温度、利用率等）
• status-updater：更新节点 GPU 状态
• topology-server：管理 GPU 拓扑信息

如果所有 Pod 都 Running 且 READY 为 1/1，说明安装成功。

2.5 验证模拟 GPU 资源

检查节点是否上报了 GPU 容量：

kubectl get node ${NODE_NAME} \
    -o custom-columns=NAME:.metadata.name,GPU:.status.capacity.nvidia\\.com/gpu

NAME       GPU
orbstack   2

GPU 列显示 2，说明 fake-gpu-operator 已经在节点上模拟了 2 块 GPU。这个数字可以在 fake-gpu-operator 配置中调整。

进一步查看节点的 GPU 详细标签：

kubectl get node ${NODE_NAME} --show-labels | tr ',' '\n' | grep -E 'nvidia.com/gpu|run.ai'

nvidia.com/gpu.count=2
nvidia.com/gpu.deploy.dcgm-exporter=true
nvidia.com/gpu.deploy.device-plugin=true
nvidia.com/gpu.memory=11441
nvidia.com/gpu.present=true
nvidia.com/gpu.product=Tesla-K80
run.ai/fake.gpu=true
run.ai/simulated-gpu-node-pool=default

这些标签模拟了一台真实 GPU 节点的信息：

• nvidia.com/gpu.count=2：模拟 2 块 GPU
• nvidia.com/gpu.product=Tesla-K80：模拟 GPU 型号为 Tesla K80
• nvidia.com/gpu.memory=11441：模拟每块 GPU 有 11441 MiB 显存
• run.ai/fake.gpu=true：标记这是模拟 GPU

如果 GPU 列为空，检查节点标签：

kubectl get node ${NODE_NAME} --show-labels | grep run.ai/simulated-gpu-node-pool

步骤 3: 安装 HAMi

本步骤安装 HAMi 的控制面组件：

• hami-scheduler：调度增强组件，参与 GPU Pod 的调度决策
• admission webhook：自动改写 GPU Pod 的调度器配置
• Helm release：统一管理 HAMi 相关 Kubernetes 资源

在 fake GPU 环境中，GPU 资源由 fake-gpu-operator 提供。为了避免两个 device-plugin 同时注册 nvidia.com/gpu，本实验不让 HAMi device-plugin 接管 fake 节点。

3.1 添加 HAMi Helm 仓库

helm repo add hami-charts https://project-hami.github.io/HAMi/
helm repo update

"hami-charts" has been added to your repositories
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "hami-charts" chart repository
Update Complete. ⎈Happy Helming!⎈

3.2 安装 HAMi

helm install hami hami-charts/hami \
    -n kube-system \
    --set devicePlugin.enabled=false

NAME: hami
LAST DEPLOYED: ...
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1
TEST SUITE: None

--set devicePlugin.enabled=false 是关键参数。因为 fake-gpu-operator 已经在管理 GPU 设备，如果 HAMi 的 device-plugin 也启动，两个组件会冲突。所以这里只安装 HAMi 的调度增强组件。

3.3 验证 HAMi 组件

kubectl get pods -n kube-system | grep hami

hami-scheduler-5d9678f989-dnf65          2/2     Running   0             28m

2/2 表示这个 Pod 里有 2 个容器（scheduler 容器 + webhook 容器），都运行正常。

查看 HAMi 安装的控制面资源：

kubectl get deploy,svc,cm,sa -n kube-system | grep hami

deployment.apps/hami-scheduler           1/1     1            1           28m
service/hami-scheduler   NodePort    192.168.194.156   <none>        443:31998/TCP,31993:31993/TCP   28m
configmap/hami-scheduler                                         1      28m
configmap/hami-scheduler-device                                  1      28m
serviceaccount/hami-scheduler                                0         28m

各资源说明：

• deployment.apps/hami-scheduler：HAMi 调度器 Deployment
• service/hami-scheduler：调度器 Service，NodePort 类型，端口 31998（webhook）和 31993（调度）
• configmap/hami-scheduler：调度器配置
• configmap/hami-scheduler-device：设备配置
• serviceaccount/hami-scheduler：调度器使用的服务账号

3.4 确认所有 Helm Release

helm list -A

NAME         NAMESPACE    REVISION UPDATED                              STATUS   CHART                    APP VERSION
gpu-operator gpu-operator 1        2026-05-21 16:12:01.872099 +0800 CST deployed fake-gpu-operator-0.0.80 0.0.80
hami         kube-system  1        2026-05-21 16:15:24.295479 +0800 CST deployed hami-2.9.0               2.9.0

两个 Helm Release 都 deployed。gpu-operator 在 gpu-operator 命名空间，hami 在 kube-system 命名空间。

步骤 4: 安装 Prometheus

HAMi WebUI 需要从 Prometheus 读取 GPU 指标数据。本步骤使用 kube-prometheus-stack 部署完整的监控栈。

为什么要装 Prometheus？ HAMi WebUI 的集群概览、GPU 利用率、显存使用率等图表数据全部来自 Prometheus。没有 Prometheus，WebUI 只能显示空白页面。

4.1 添加 Helm 仓库

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

4.2 安装 kube-prometheus-stack

helm install prometheus prometheus-community/kube-prometheus-stack \
    -n monitoring --create-namespace \
    --set grafana.enabled=false \
    --version=75.15.1

NAME: prometheus
LAST DEPLOYED: ...
NAMESPACE: monitoring
STATUS: deployed
REVISION: 1

--set grafana.enabled=false：不安装 Grafana，本实验只用 Prometheus 作为 HAMi WebUI 的数据源。如果你需要 Grafana 做更丰富的可视化，可以去掉这个参数。

4.3 等待 Prometheus 就绪

kubectl get pods -n monitoring

输出示例：

NAME                                                     READY   STATUS    RESTARTS   AGE
alertmanager-prometheus-kube-prometheus-alertmanager-0   2/2     Running   0          2m
prometheus-kube-prometheus-operator-d89fb8945-htjjd      1/1     Running   0          2m
prometheus-kube-state-metrics-7f5f75c85d-mbsbh           1/1     Running   0          2m
prometheus-prometheus-kube-prometheus-prometheus-0       2/2     Running   0          2m
prometheus-prometheus-node-exporter-77pxd                1/1     Running   0          2m

所有 Pod Running 即可。其中 prometheus-prometheus-kube-prometheus-prometheus-0 是核心 Prometheus 实例。

4.4 创建 ServiceMonitor 采集 GPU 指标

kube-prometheus-stack 自带的 ServiceMonitor 不包含 fake-gpu-operator 的 GPU 指标。需要手动创建：

kubectl apply -f - <<'EOF'
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: nvidia-dcgm-exporter
  namespace: gpu-operator
  labels:
    release: prometheus
spec:
  selector:
    matchLabels:
      app: nvidia-dcgm-exporter
  namespaceSelector:
    matchNames:
      - gpu-operator
  endpoints:
    - port: gpu-metrics
      path: /metrics
      interval: 15s
EOF

servicemonitor.monitoring.coreos.com/nvidia-dcgm-exporter created

ServiceMonitor 告诉 Prometheus："去 gpu-operator 命名空间找 label 为 app: nvidia-dcgm-exporter 的 Service，从它的 gpu-metrics 端口每 15 秒采集一次 /metrics"。release: prometheus label 是 kube-prometheus-stack 的 ServiceMonitor 选择器要求的。

等待约 30 秒后验证 GPU 指标已采集：

kubectl exec -n monitoring prometheus-prometheus-kube-prometheus-prometheus-0 -- \
    promtool query instant http://localhost:9090 'DCGM_FI_DEV_GPU_UTIL'

DCGM_FI_DEV_GPU_UTIL{..., device="nvidia1", ..., modelName="Tesla-K80", ...} => 0
DCGM_FI_DEV_GPU_UTIL{..., device="nvidia0", ..., modelName="Tesla-K80", ...} => 0

看到 DCGM_FI_DEV_GPU_UTIL 数据说明 Prometheus 已经在采集 fake GPU 指标了。利用率为 0 是正常的，当前没有真实 GPU 计算任务在运行。

步骤 5: 运行模拟 GPU 工作负载

验证 Kubernetes 可以把申请 nvidia.com/gpu 的 Pod 调度到 fake GPU 节点。fake-gpu-operator 会为 GPU Pod 注入模拟 nvidia-smi 工具，便于观察 GPU 可见性。

由于本实验没有启用 HAMi device-plugin，HAMi 不会写入真实环境中的 hami.io/node-nvidia-register 节点注册信息。因此测试 Pod 会显式绕过 HAMi webhook，使用 Kubernetes 默认调度器和 fake-gpu-operator 提供的模拟 GPU 资源。

5.1 创建测试 Pod

先看一下 Pod YAML：

apiVersion: v1
kind: Pod
metadata:
  name: fake-gpu-pod
  labels:
    hami.io/webhook: ignore
  annotations:
    run.ai/simulated-gpu-utilization: "10-30"
spec:
  restartPolicy: Never
  containers:
    - name: app
      image: ubuntu:22.04
      command: ["bash", "-lc", "sleep 3600"]
      resources:
        requests:
          cpu: "100m"
          memory: "128Mi"
        limits:
          cpu: "500m"
          memory: "512Mi"
          nvidia.com/gpu: 1
      env:
        - name: NODE_NAME
          valueFrom:
            fieldRef:
              fieldPath: spec.nodeName

YAML 要点：

• hami.io/webhook: ignore 标签：告诉 HAMi webhook 不要拦截这个 Pod，使用默认调度器
• run.ai/simulated-gpu-utilization: "10-30" 注解：fake-gpu-operator 会让 nvidia-smi 报告 10%-30% 的 GPU 利用率
• resources.limits.nvidia.com/gpu: 1：申请 1 块 GPU
• sleep 3600：让容器保持运行 1 小时，方便我们进入容器观察

创建 Pod：

kubectl apply -f fake-gpu-pod.yaml

pod/fake-gpu-pod created

5.2 等待 Pod 运行

kubectl get pod fake-gpu-pod -o wide

NAME           READY   STATUS    RESTARTS   AGE   IP               NODE       NOMINATED NODE   READINESS GATES
fake-gpu-pod   1/1     Running   0          7m    192.168.194.22   orbstack   <none>           <none>

STATUS 为 Running，NODE 为你的节点名称，说明 Pod 成功调度到本地节点。如果第一次拉取 ubuntu:22.04 镜像，可能需要几十秒。

5.3 查看 Pod 的 GPU 资源申请

kubectl describe pod fake-gpu-pod | grep -A6 "Limits"

    Limits:
      nvidia.com/gpu:  1
    Requests:
      nvidia.com/gpu:  1
    Environment:
      NODE_NAME:   (v1:spec.nodeName)

Limits 和 Requests 都是 nvidia.com/gpu: 1，说明这个 Pod 申请了 1 块 GPU。Kubernetes 只在 requests 和 limits 都设置了 nvidia.com/gpu 时才会把 Pod 调度到有 GPU 的节点。

5.4 查看节点的 GPU 资源分配情况

kubectl describe node ${NODE_NAME} | grep -A10 "Allocated resources"

Allocated resources:
  (Total limits may be over 100 percent, i.e., overcommitted.)
  Resource           Requests     Limits
  --------           --------     ------
  cpu                750m (7%)    1700m (17%)
  memory             870Mi (10%)  1996Mi (24%)
  ephemeral-storage  0 (0%)       0 (0%)
  nvidia.com/gpu     1            1

nvidia.com/gpu 列显示 Requests 和 Limits 都是 1，说明已经有 1 块 GPU 被这个 Pod 占用。节点总共有 2 块 GPU，还可以再分配 1 块给其他 Pod。

5.5 执行模拟 nvidia-smi

这是最关键的验证步骤，在 Pod 内执行 nvidia-smi，看 fake-gpu-operator 是否成功注入了模拟 GPU 工具：

kubectl exec fake-gpu-pod -- nvidia-smi

Thu May 21 08:44:31 2026
+------------------------------------------------------------------------------+
| NVIDIA-SMI 470.129.06   Driver Version: 470.129.06   CUDA Version: 11.4      |
+--------------------------------+----------------------+----------------------+
| GPU  Name        Persistence-M | Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap |         Memory-Usage | GPU-Util  Compute M. |
|                                |                      |               MIG M. |
+--------------------------------+----------------------+----------------------+
|   0  Tesla-K80             Off | 00000001:00:00.0 Off |                  Off |
| N/A   33C    P8    11W /  70W  |  11441MiB / 11441MiB |      18%     Default |
|                                |                      |                  N/A |
+--------------------------------+----------------------+----------------------+

+------------------------------------------------------------------------------+
| Processes:                                                                   |
|  GPU   GI   CI        PID   Type   Process name                  GPU Memory  |
|        ID   ID                                                   Usage       |
+------------------------------------------------------------------------------+
|    0   N/A  N/A       23       G   sleep 3600                       11441MiB |
+------------------------------------------------------------------------------+

输出解读：

• Driver Version: 470.129.06：模拟的 NVIDIA 驱动版本
• CUDA Version: 11.4：模拟支持的 CUDA 版本
• GPU 0: Tesla-K80：模拟的 GPU 型号，与节点标签 nvidia.com/gpu.product=Tesla-K80 一致
• 11441MiB / 11441MiB：显存使用/总量，与节点标签 nvidia.com/gpu.memory=11441 一致
• GPU-Util: 18%：GPU 利用率，在注解 run.ai/simulated-gpu-utilization: "10-30" 指定的范围内
• Processes: sleep 3600, 11441MiB：显示当前进程占用的 GPU 显存

这就是 fake-gpu-operator 的核心能力：在没有物理 GPU 的机器上，让容器看到 "好像有一块 GPU" 的环境。nvidia-smi 输出的所有数据都是模拟的。

步骤 6: 安装 HAMi WebUI

HAMi WebUI 提供图形化的 GPU 资源管理界面，可以查看节点 GPU 信息、资源分配率、使用趋势等。

6.1 添加 HAMi WebUI Helm 仓库

helm repo add hami-webui https://Project-HAMi.github.io/HAMi-WebUI/
helm repo update

6.2 给节点添加 GPU 标签

HAMi WebUI 通过节点标签 gpu=on 来发现 GPU 节点：

kubectl label node ${NODE_NAME} gpu=on

node/<NODE_NAME> labeled

6.3 添加模拟 GPU 注册信息

在真实环境中，HAMi device-plugin 会自动在节点上写入 hami.io/node-nvidia-register annotation，包含 GPU UUID、型号、显存等信息。由于本实验禁用了 device-plugin（避免与 fake-gpu-operator 冲突），需要手动添加：

kubectl annotate node ${NODE_NAME} \
  hami.io/node-nvidia-register='[{"id":"GPU-3cef3724-8228-5a66-b391-b0901788f5d0","count":10,"devmem":11441,"devcore":100,"type":"NVIDIA-Tesla-K80","mode":"hami-core","health":true},{"id":"GPU-5127182e-f297-5a25-bb44-0444c3be540c","index":1,"count":10,"devmem":11441,"devcore":100,"type":"NVIDIA-Tesla-K80","mode":"hami-core","health":true}]' \
  hami.io/node-handshake="Requesting_$(date '+%Y.%m.%d %H:%M:%S')"

annotation 格式说明：每块 GPU 一个 JSON 对象，与 HAMi v2.9.0 device plugin 在真实 GPU 节点上写入的格式一致。id 是设备 UUID，count 是每张卡的 vGPU 切分数量（HAMi 默认 10），devmem 是显存（MiB），devcore 是算力容量（%），mode 为 hami-core 表示软件层切分。这里的 UUID 和显存值来自 fake-gpu-operator 的 dcgm-exporter 指标。

6.4 安装 HAMi WebUI

helm install my-hami-webui hami-webui/hami-webui \
    --set externalPrometheus.enabled=true \
    --set externalPrometheus.address="http://prometheus-kube-prometheus-prometheus.monitoring.svc.cluster.local:9090" \
    --set dcgm-exporter.enabled=false \
    -n kube-system

NAME: my-hami-webui
LAST DEPLOYED: ...
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1

参数说明：

• externalPrometheus.enabled=true：使用外部 Prometheus（即步骤 4 安装的 kube-prometheus-stack）
• externalPrometheus.address：Prometheus 的集群内 Service 地址
• dcgm-exporter.enabled=false：不安装额外的 dcgm-exporter，fake-gpu-operator 已经自带了

6.5 等待 WebUI 就绪

kubectl get pods -n kube-system | grep webui

my-hami-webui-85686fd65-77crx            2/2     Running   0          2m

2/2 表示前端（FE）和后端（BE）两个容器都正常运行。如果遇到 ErrImagePull，可能是 Docker Hub 网络问题，等几分钟自动重试即可。

6.6 访问 WebUI

通过端口转发在本地访问：

kubectl -n kube-system port-forward svc/my-hami-webui 8080:3000

浏览器打开 http://localhost:8080/admin/vgpu/monitor/overview，可以看到集群概览页面：

集群概览页面展示：

• 节点总数: 1，GPU 卡数: 2
• 资源概览: CPU 总核、内存总量、GPU 显存总量
• GPU 类型分布: 显示模拟的 Tesla-K80
• GPU 算力/显存趋势图: 来自 Prometheus 的 DCGM 指标

点击左侧菜单「节点管理」查看 GPU 节点详情：

节点管理页面可以看到每个节点的 GPU 设备列表、显存分配情况和运行的工作负载。

步骤 7: 观察 HAMi 和 fake GPU 的边界

HAMi 在本实验中负责什么

kubectl get deploy,svc,cm,sa -n kube-system | grep hami

deployment.apps/hami-scheduler           1/1     1            1           28m
service/hami-scheduler   NodePort    192.168.194.156   <none>        443:31998/TCP,31993:31993/TCP   28m
configmap/hami-scheduler                                         1      28m
configmap/hami-scheduler-device                                  1      28m
serviceaccount/hami-scheduler                                0         28m

HAMi 在本实验中只部署了调度器（scheduler）。由于设置了 devicePlugin.enabled=false，HAMi 的 device-plugin 并未运行。这意味着 HAMi 的核心 GPU 切分能力没有启用。

fake-gpu-operator 在本实验中负责什么

kubectl get daemonset,deploy,pod -n gpu-operator

NAME                                  DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR                                    AGE
daemonset.apps/device-plugin          1         1         1       1            1           nvidia.com/gpu.deploy.device-plugin=true         31m
daemonset.apps/mig-faker              0         0         0       0            0           node-role.kubernetes.io/runai-dynamic-mig=true   31m
daemonset.apps/nvidia-dcgm-exporter   1         1         1       1            1           nvidia.com/gpu.deploy.dcgm-exporter=true         31m
...

fake-gpu-operator 负责模拟设备的整个生命周期：设备发现、资源上报、指标导出。它在模拟真实 GPU Operator 的行为。

查看节点容量：

kubectl describe node ${NODE_NAME} | grep -A10 "Capacity:"

Capacity:
  cpu:                10
  ephemeral-storage:  148577276Ki
  memory:             8185404Ki
  nvidia.com/gpu:     2
  pods:               110

nvidia.com/gpu: 2 出现在节点容量中，说明 fake-gpu-operator 成功注册了模拟 GPU 资源。Kubernetes 调度器会把这个节点视为有 2 块 GPU 的节点。

这个实验不能验证什么

以下能力需要真实 NVIDIA GPU 环境：

• HAMi device-plugin 真实注册 GPU 并写入 hami.io/node-nvidia-register
• nvidia.com/gpumem 显存切分
• nvidia.com/gpucores 算力比例限制
• CUDA 程序真实运行
• 显存超配、显存分析、显存覆盖
• DCGM 真实 GPU 指标

如果要继续完整学习这些能力，请使用 实验 1: 在线安装 HAMi 的真实 GPU 环境。

清理环境

删除测试 Pod：

kubectl delete pod fake-gpu-pod

pod "fake-gpu-pod" deleted

卸载 HAMi WebUI：

helm uninstall my-hami-webui -n kube-system

卸载 HAMi：

helm uninstall hami -n kube-system

卸载 Prometheus：

helm uninstall prometheus -n monitoring
kubectl delete namespace monitoring

卸载 fake-gpu-operator：

helm uninstall gpu-operator -n gpu-operator
kubectl delete namespace gpu-operator

清理节点标签和 annotation：

kubectl label node ${NODE_NAME} gpu- run.ai/simulated-gpu-node-pool-
kubectl annotate node ${NODE_NAME} hami.io/node-nvidia-register- hami.io/node-handshake-

如果想保留环境继续实验，可以跳过清理。

如果是 Linux 环境，可以删除 kind 集群：

kind delete cluster --name hami-lab

下一步

完成本实验后，建议继续阅读 HAMi 集群架构，重点理解 scheduler、device-plugin、webhook 和 GPU Operator 的职责边界
